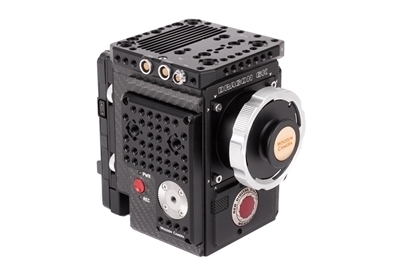

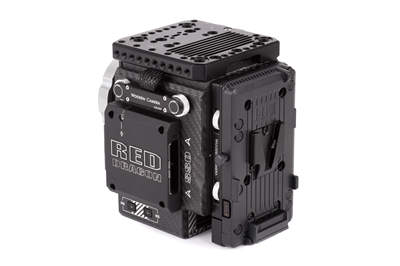

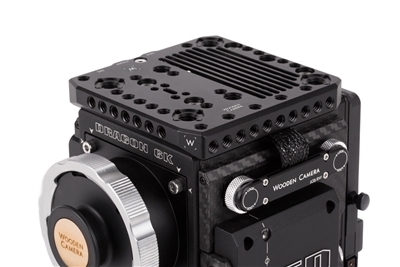

Wooden Camera - Easy Top (RED® DSMC2™)

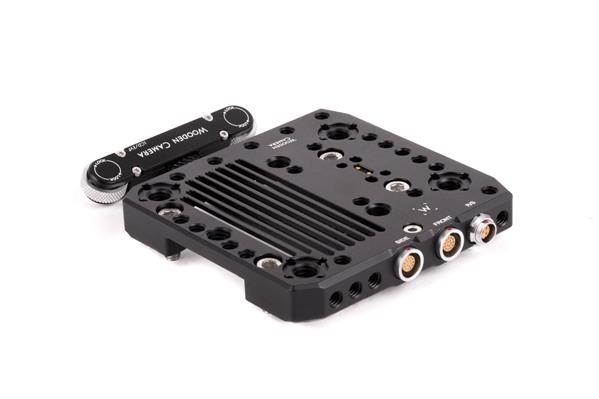

Wooden Camera - Easy Top Platte (Weapon/Scarlet-W/Raven)


Top Plate für RED DSMC2 Brains (Monstro, Helium, Gemini).
Sowie: Weapon, Epic Weapon (Epic-W), Scarlet Weapon, Scarlet-W, Raven - alle DSMC2 Kameras.


Verfügt über zahlreiche Reihen von 1/4-20 Gewindebohrungen im RED Abstand, sowie
3/8-16 Gewinde für größere Zubehörgeräte.
Außerdem mehrere Anschlüsse nach ARRI Zubehör-Standard.

Die Easy Top Platte wird mittels 4 Stück 1/4-20 fest verbauten Schrauben auf die RED Kamera montiert..

Die Platte verfügt über 2 LCD/EVF Interfaces/Schnittstellen.

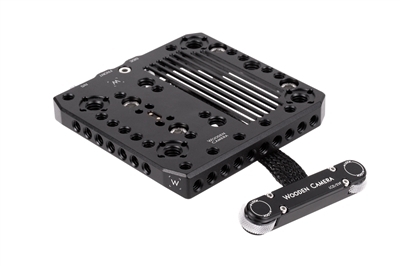

Einmal unter der Frontseite und zusätzlich noch in dem seitlichen per Kabel verbundenen Pogo Konnektor.
Beide konvertieren von den Pogo Pins auf die Standard 16-Pin LEMO Verbinder, welche auf der rechten Seite der Platte liegen.
Die LEMO Buchsen sind extra so gefertigt, daß der Anwender die gewünschte Steckerausrichtung in 45 Grad Schritten wählen kann.

Eine weitere Schnittstelle sitzt unterhalb der Mitte der Platte und kommuniziert mit dem Start/Stop Signal der Kamera.
Ein extra Board in der Easy Top Platte wandelt das RED nicht-Standard-Interface in den Arri Standard 3-Pin Fischer
Stecker um.
Somit kann mit der Easy Top Plate jeder Arri kompatible Auslöser verwendet werden ohne extra Stromspeisung.


LIEFERUMFANG
(1) Easy Top Plate
(4) 1/4-20 x Schrauben (unverlierbar verbaut)


Wenn beide Pogo Konnektoren benötigt werden ist die Wooden Camera Pass Through Top Plate (229400) die richtige Wahl.


ANMERKUNG
Die in diesem Wooden Camera Artikel verbauten Stecker sind nicht original von LEMO hergsetellt aber entsprechen exakt den Spezifikationen von LEMO.
