MID49 Power Distribution Box DB-8 (Sony Burano, V-

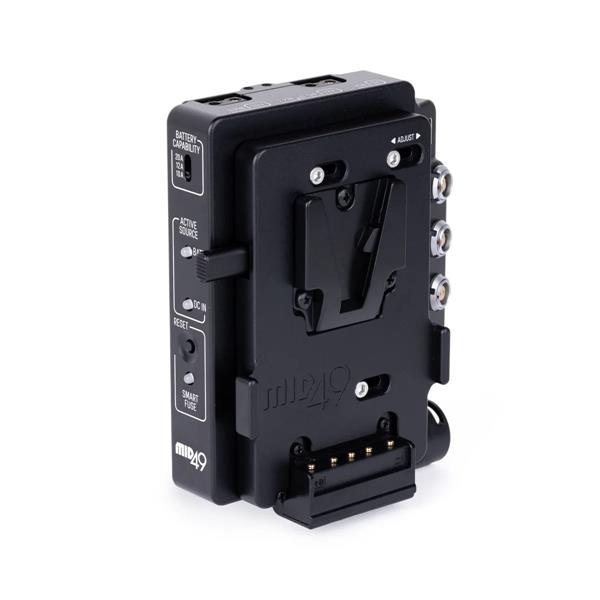

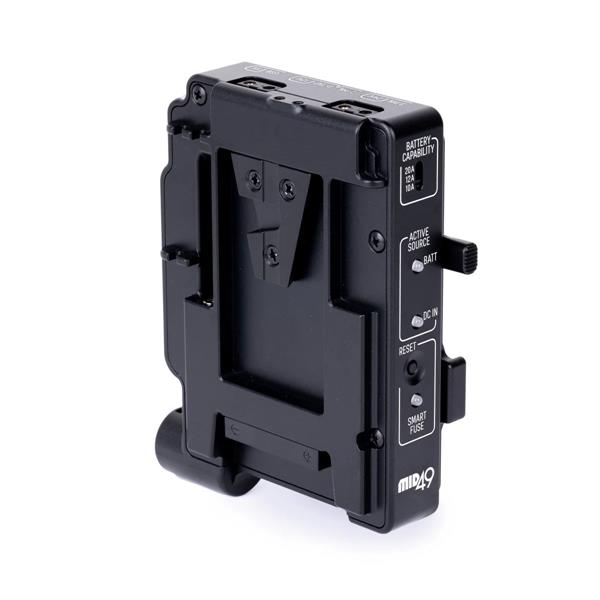

Power Distribution Box DB-8 (Sony Burano, V-Mount)

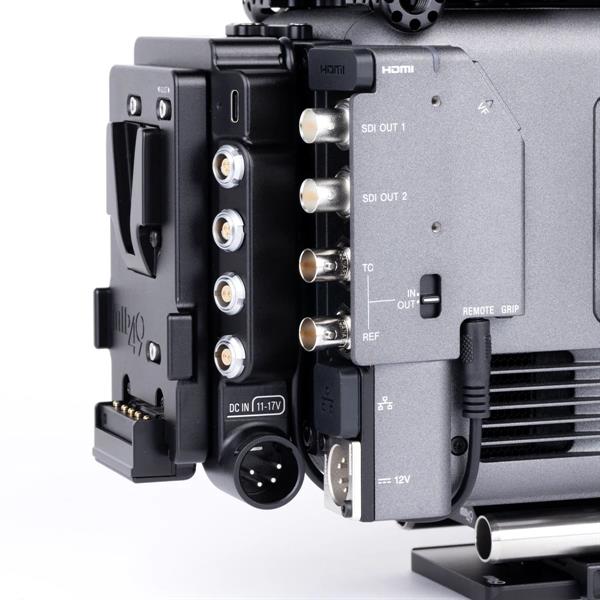

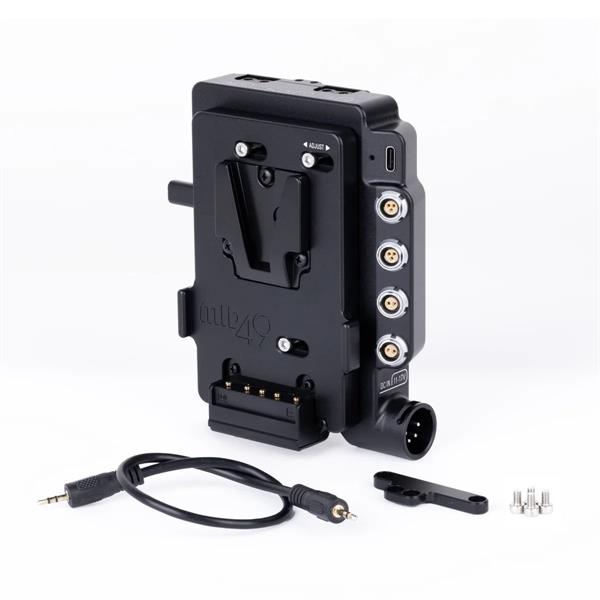

Die Power Distribution Box DB-8 (Sony Burano, V-Mount) wird direkt über die V-Mount-Schnittstelle an der Rückseite des Kameragehäuses befestigt und bietet eine intelligente Stromverteilung für Zubehörgeräte. Die Stromversorgung erfolgt über D-Tap-Anschlüsse, 5V USB-C PD, 3-Pin-Fischer- und 2-Pin-LEMO-kompatible Anschlüsse. Ein abnehmbares LANC-Kabel ermöglicht die ferngesteuerte Start/Stopp-Funktion über 3-Pin-Fischer-Geräte.

Hot-Swap-Funktion für unterbrechungsfreie Stromversorgung
Der Wechsel zwischen dem internen Akku und der 4-Pin-XLR-DC-Stromversorgung erfolgt nahtlos, ohne die Kamera oder Zubehörgeräte auszuschalten. Wenn beide Stromquellen angeschlossen sind, hat die DC-Eingangsspannung Vorrang, solange die Spannung über 12,5V liegt. Sinkt die Spannung darunter, wechselt die DB-8 automatisch zur internen Akkustromversorgung.

SMART FUSE – Intelligente Stromverteilung & Schutz
Das SMART FUSE-System überwacht den Stromverbrauch der Kamera und weist den verbleibenden Leistungsüberschuss an Zubehörgeräte zu.

Beispiel: Die Sony Burano benötigt etwa 2,8A bei 14V. Bei einer 10A-fähigen Batterie stehen somit 6,2A für Zubehör zur Verfügung. Wird dieser Grenzwert überschritten, wird die Zubehör-Stromversorgung unterbrochen, während die Kamera weiterhin mit Strom versorgt bleibt. Die "SMART FUSE"-LED zeigt den Fehler an. Sobald die Gesamtlast unter 6,2A fällt, kann der RESET-Knopf gedrückt werden, um die Zubehörstromversorgung wiederherzustellen.

Im Falle eines Kurzschlusses schaltet sich das System sofort ab und kann erst wieder aktiviert werden, wenn der Kurzschluss behoben wurde.

Kompatibilität
Die DB-8 ist auch mit den Kameras Sony Venice und Venice 2 kompatibel. Die Start/Stopp-Funktion kann mit einem optionalen Adapterkabel hinzugefügt werden.

Anschlüsse & technische Spezifikationen
Eingänge:

BATT: V-Mount-Platte mit SMBus-Kommunikation

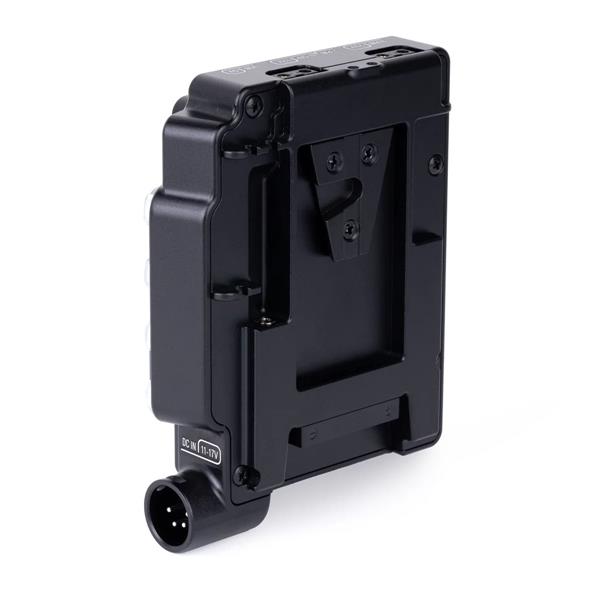

DC IN: 4-Pin-XLR (11–17V)
Ausgänge:

2x D-Tap (Akkuspannung)
2x 3-Pin-Fischer (24V bei 2,5A mit Run/Stop-Funktion)
2x 2-Pin-LEMO-kompatibel (Akkuspannung)
1x USB-C PD (5V bei 3A mit Verriegelungsmechanismus)

Auch in einer Gold Mount-Version erhältlich!

Wichtiger Hinweis zu Tilta Nucleus-Systemen

Bei der Verwendung des Tilta Nucleus Lens-Control-System wird nur ein 3-Pin-Fischer-Kabel benötigt. Verwenden Sie kein zusätzliches Stromkabel! Aufgrund eines Designfehlers von Tilta können die Nucleus-Motoren bei gleichzeitiger Nutzung von 24V- und 12V-Stromquellen einen Kurzschluss verursachen, der die Kamera, die Stromverteilungsplatine und angeschlossene Geräte beschädigen kann.
