RED DSMC3 Compact EVF und Zubehör

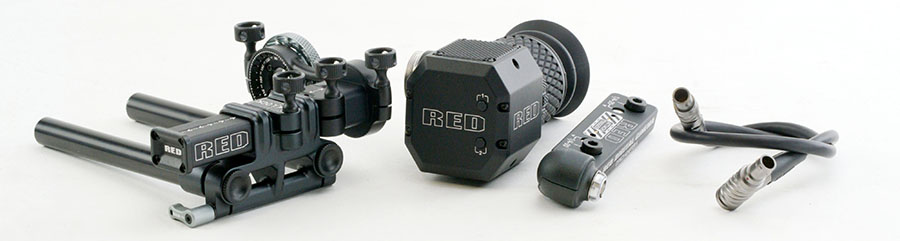

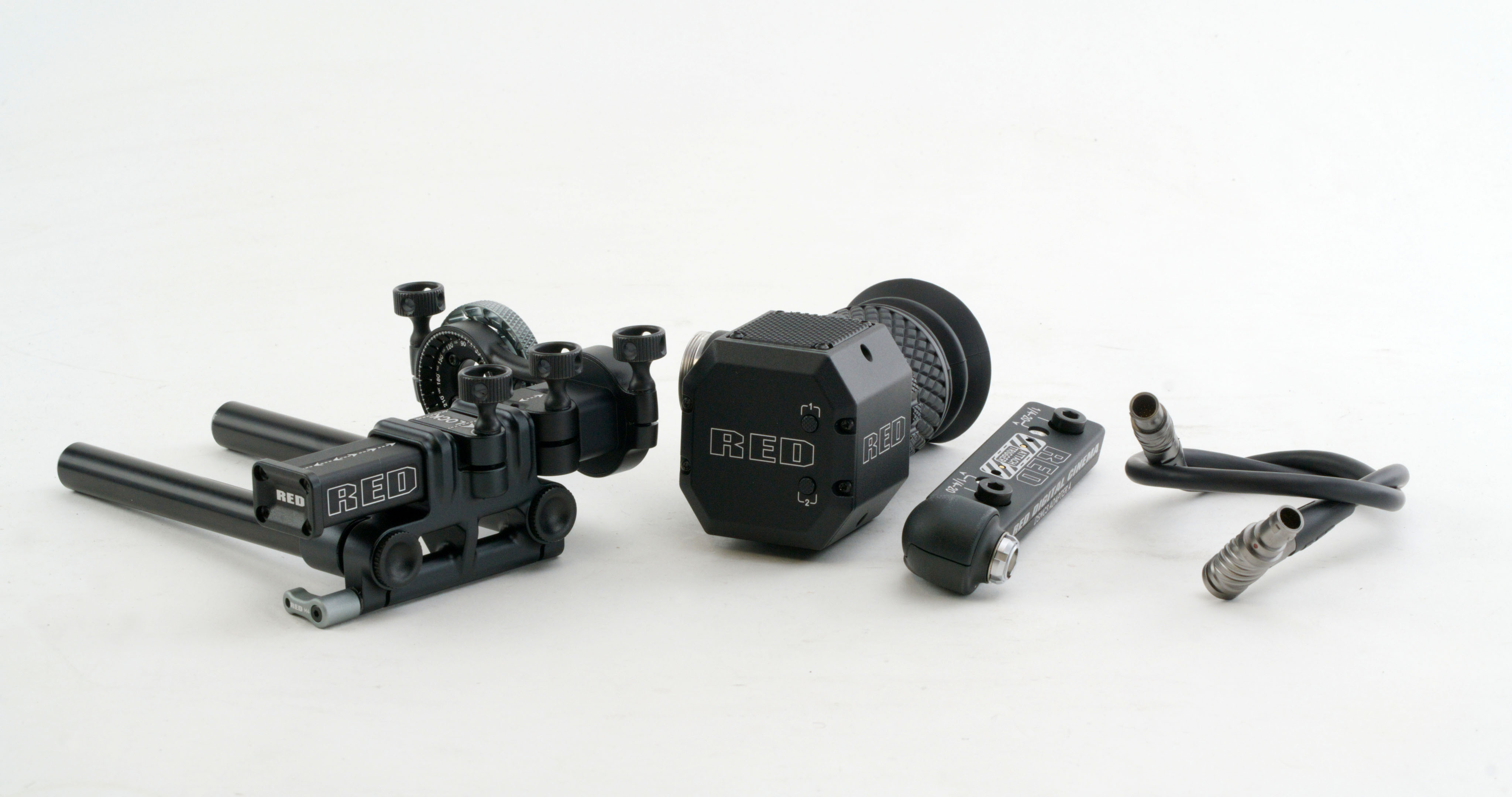

RED® COMPACT EVF PACK

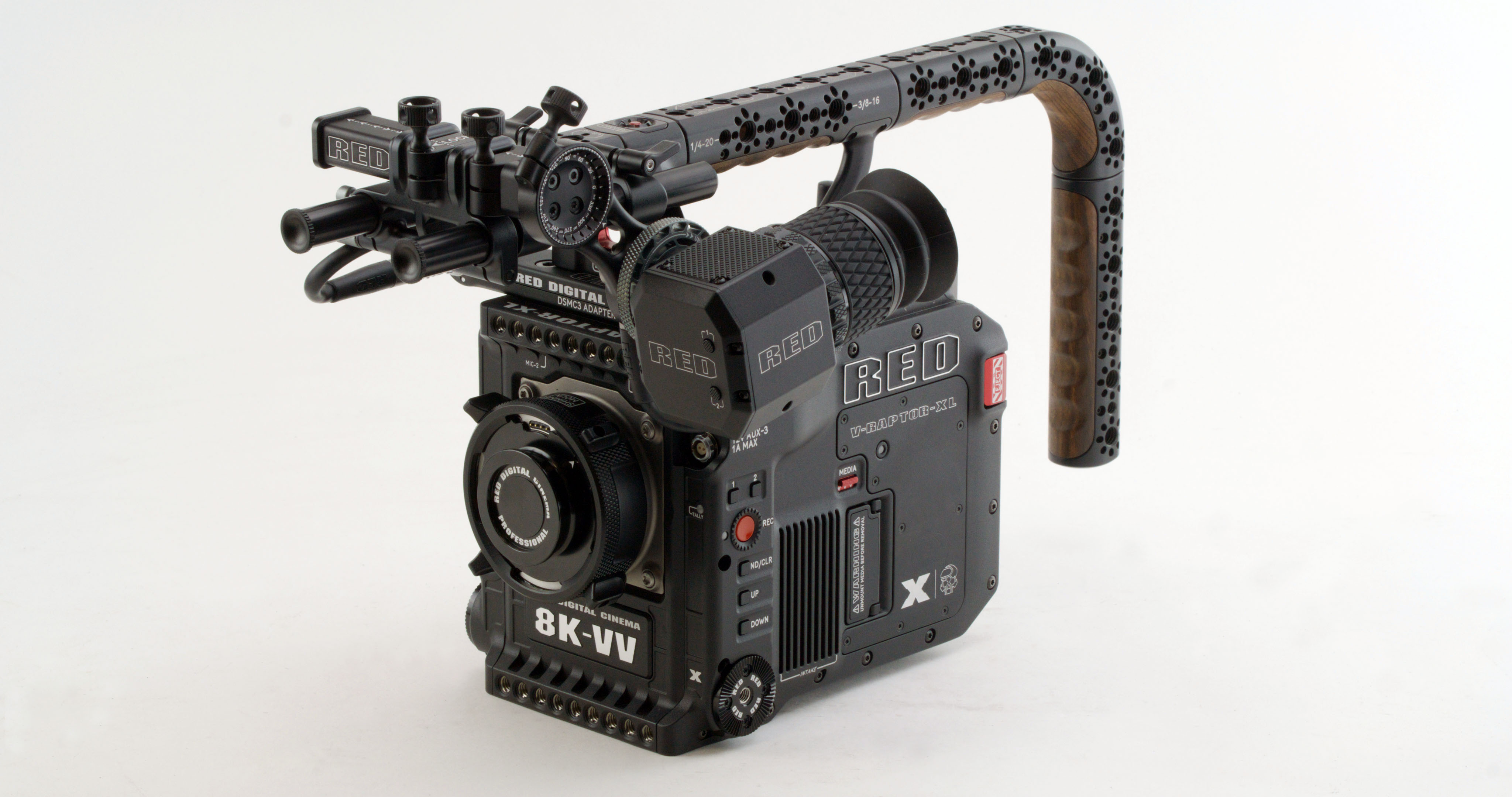

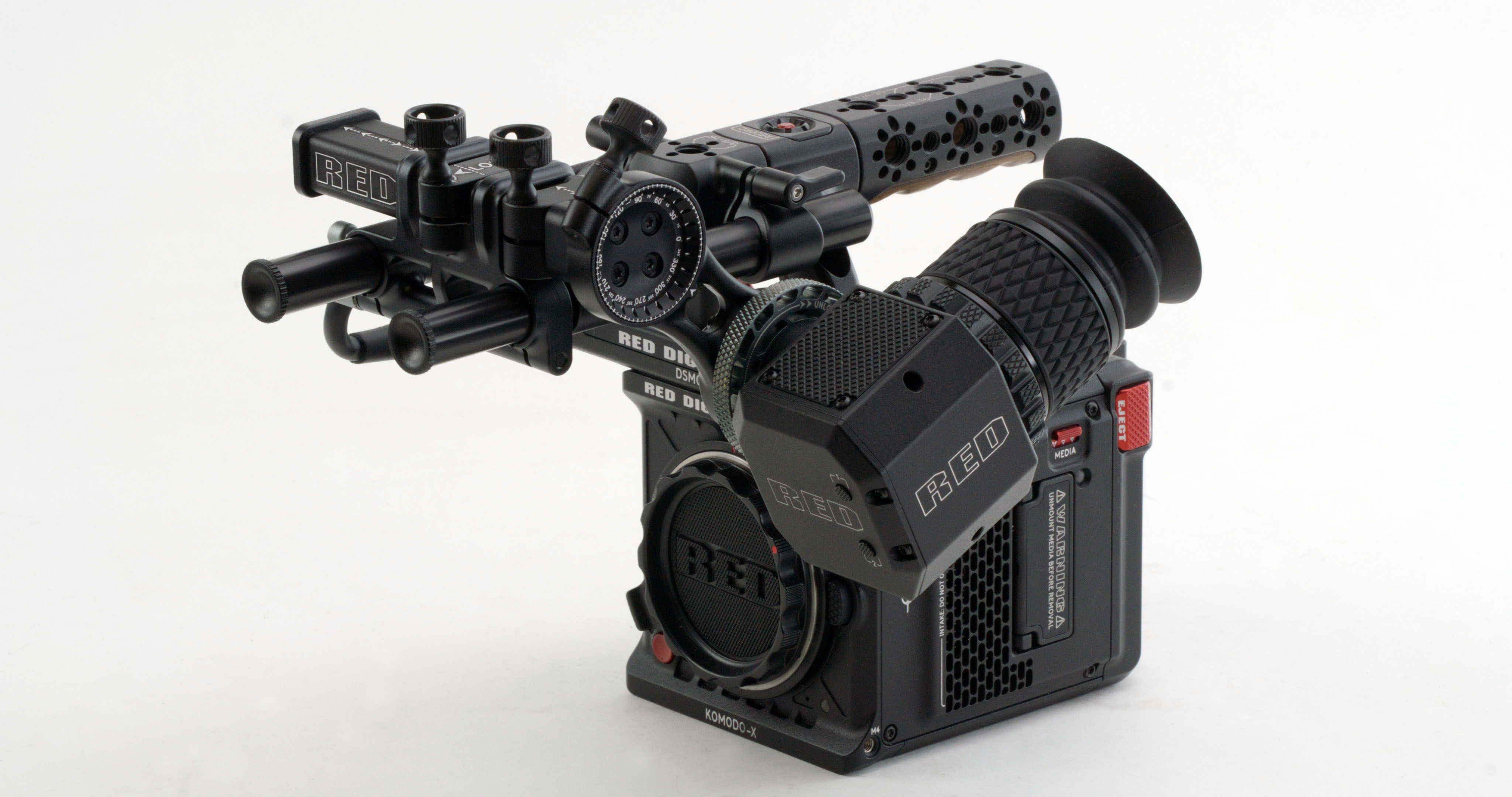

Das RED® Compact EVF Pack ist kompatibel mit KOMODO-X™ (Firmware-Unterstützung voraussichtlich ab Ende Februar 2024), V-RAPTOR® und V-RAPTOR® XL-Kameras. Das Paket umfasst das RED Compact EVF, einen DSMC3™ Adapter A, einen RED® EVF-Mount und ein 18-Zoll Right-to-Straight EVF-Kabel.
Dieses Paket eignet sich ideal für Benutzer, die nach einer hochflexiblen EVF-Monitoring-Lösung für ihr DSMC3™-Kamerasystem suchen. Der EVF-Mount ermöglicht es Ihnen, das RED Compact EVF leicht in Ihre optimale Konfiguration zu bringen. Der DSMC3 Adapter A liefert einen einzelnen 16-Pin-Ausgang für Strom, Video und Daten zum EVF. Der RED Compact EVF bietet eine klare, scharfe Anzeige und ermöglicht es dem Bediener, wichtige Kameraparameter wie FPS, ISO und Weißabgleich zu steuern und anzupassen oder schnell auf benutzerdefinierte Kamerafunktionen mit den integrierten Funktionstasten an der Rückseite umzuschalten.
Hinweis:
Eine 15-mm-Montagehalterung ist nicht enthalten. Beachten Sie die RED® 15-mm-Top-Handle-Halterung und die V-RAPTOR® XL Top 15-mm-LWS-Rod-Support-Halterung für DSMC3-Montageoptionen. KOMODO-X wird derzeit noch nicht unterstützt, Firmware-Unterstützung voraussichtlich ab Ende Februar 2024.

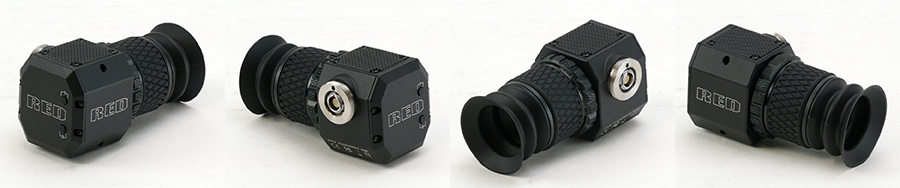

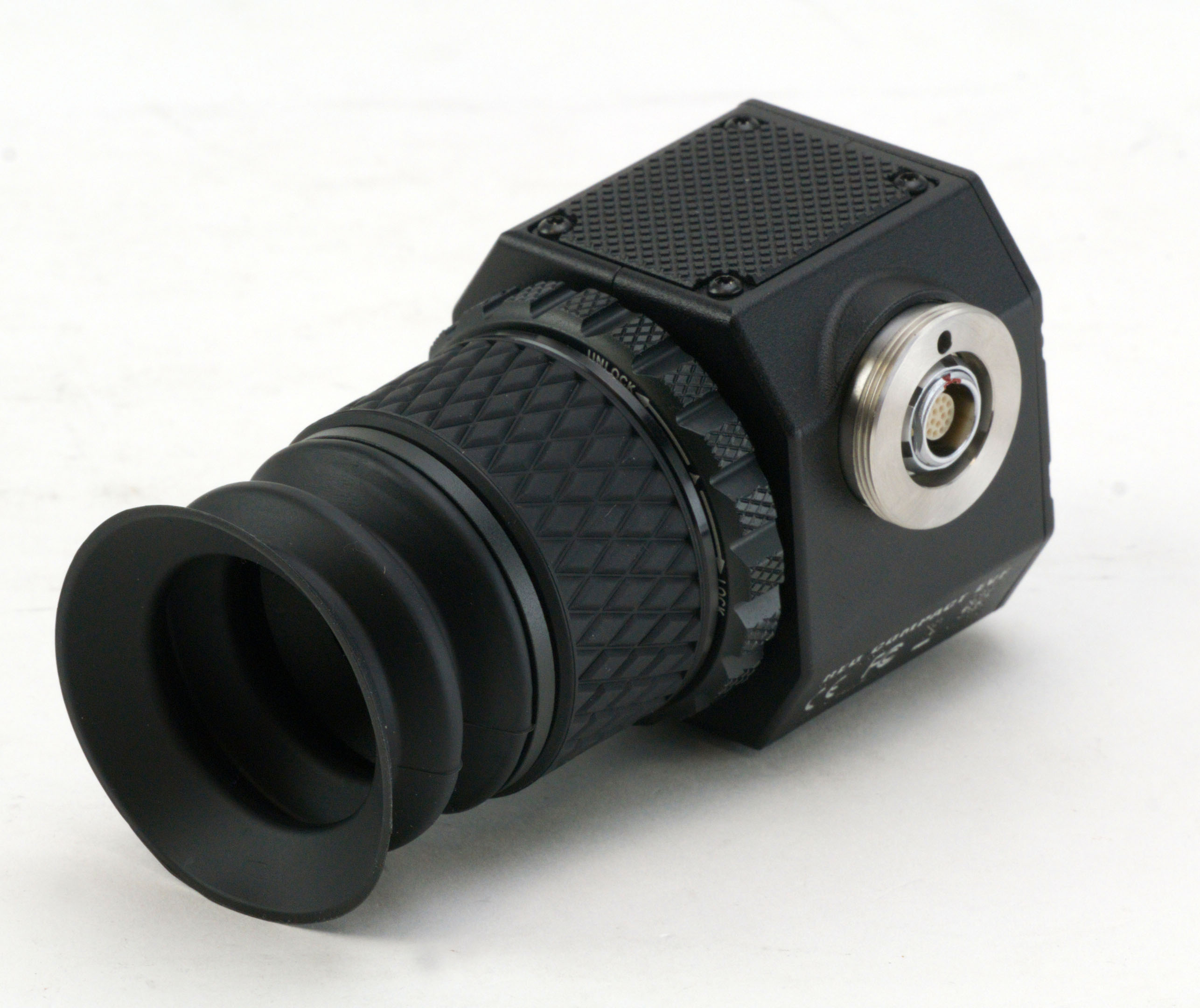

RED COMPACT EVF

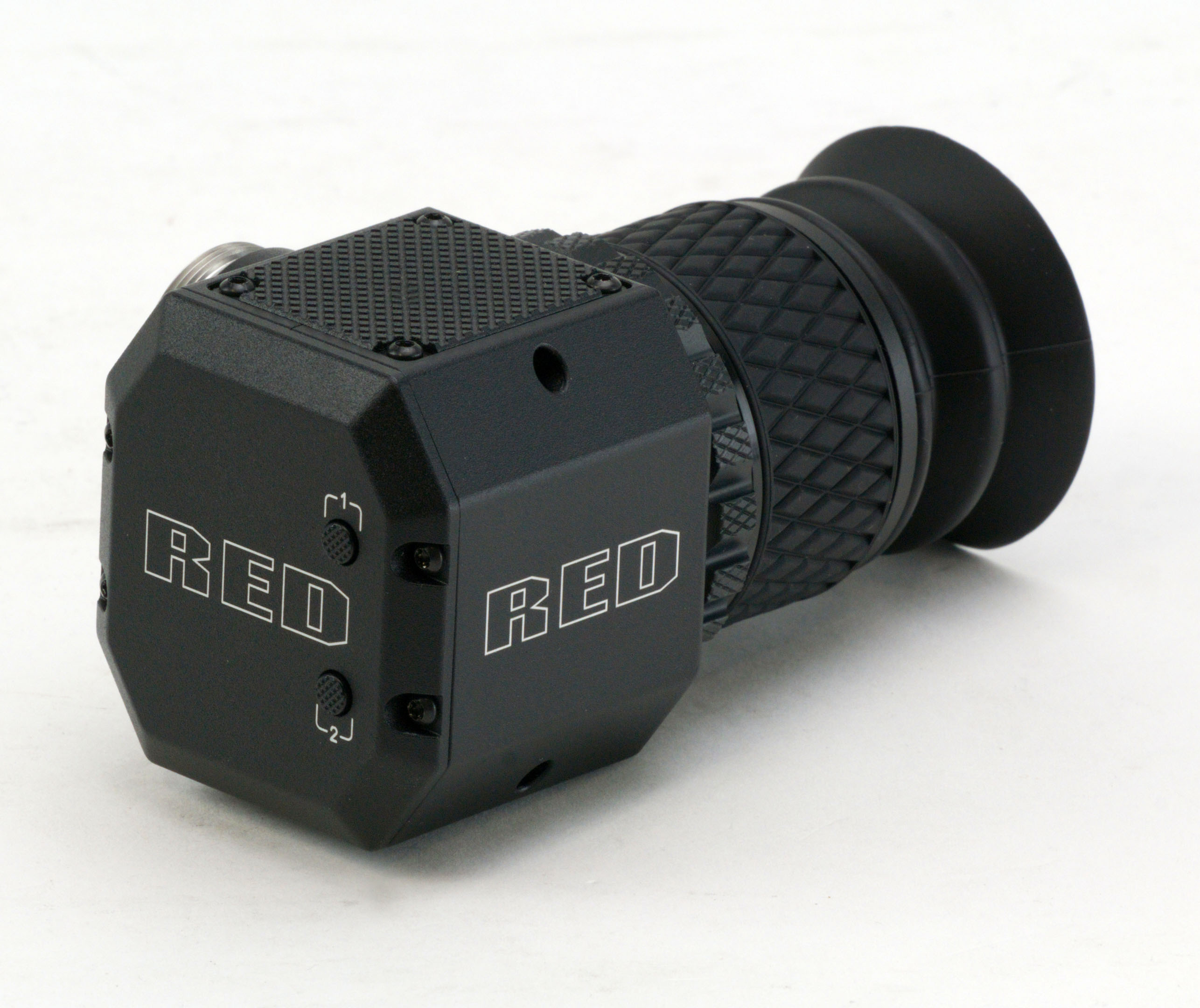

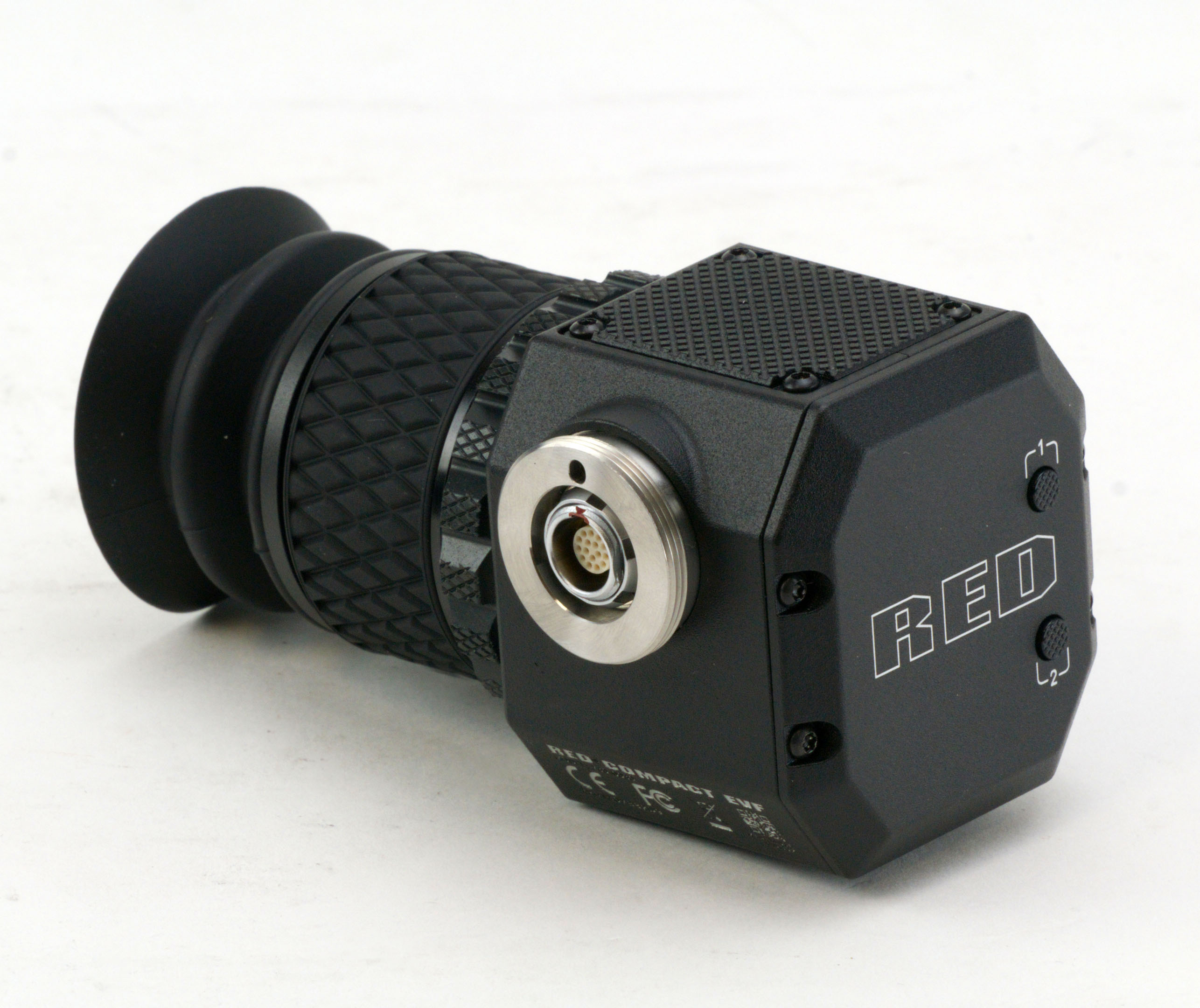

Der RED® Compact EVF ist eine Monitoring-Lösung mit einem einzelnen Kabel für DSMC3™-Kamerasysteme. Er verfügt über ein 1080p Micro-OLED-Display und benutzerdefinierbare Tasten, um schnell auf Tools wie Peaking und Vergrößern zuzugreifen oder die Kameraeinstellungen wie ISO, FPS und Weißabgleich zu steuern.

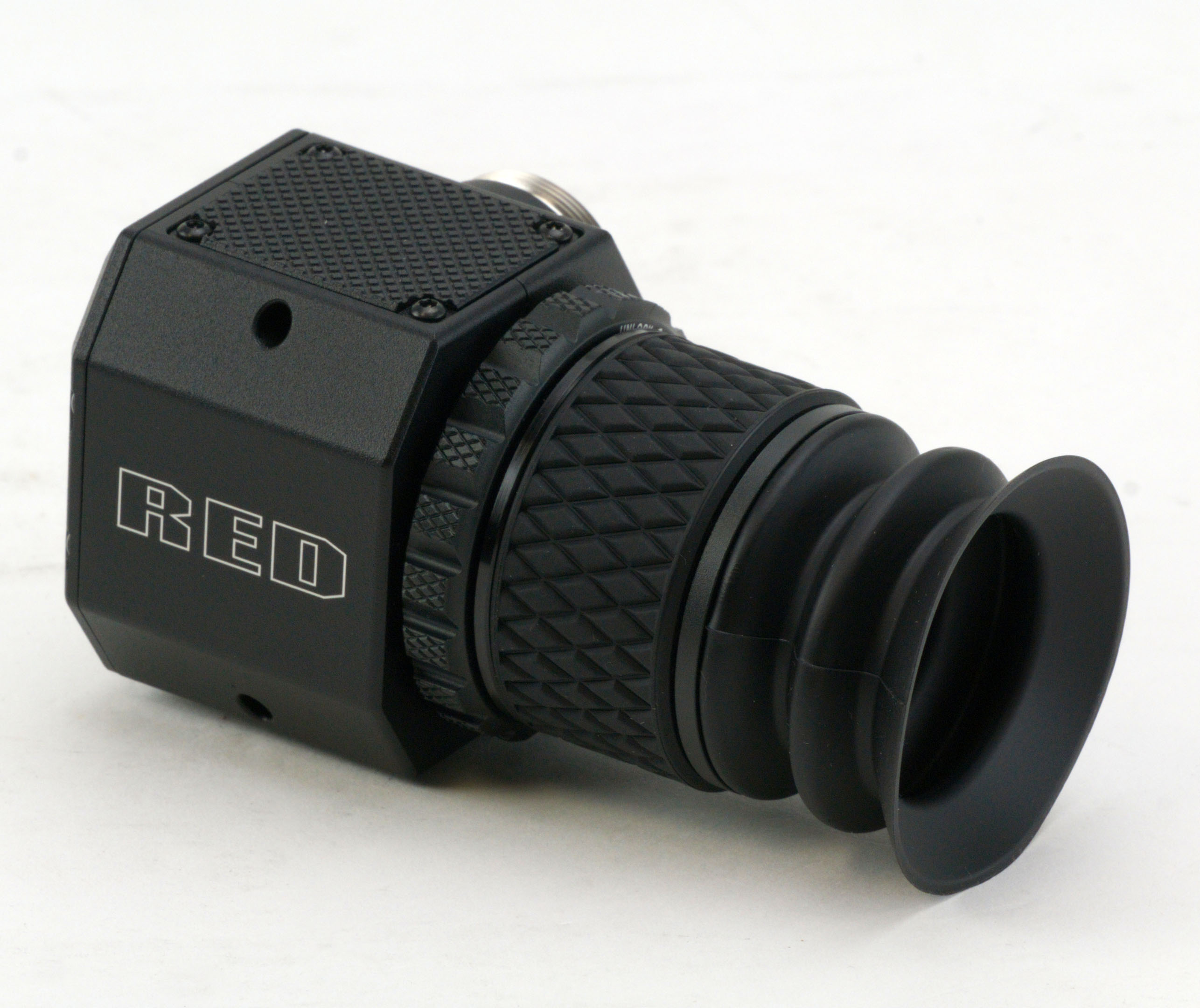

Der RED® Compact EVF enthält einen verstellbaren Dioptrien Ausgleich, einen Quick-Connect-Anschluss für die Verwendung mit dem RED® EVF-Mount oder einer 1/4-20 Montageplatte für Montagelösungen von Drittanbietern, sowie eine neues, sicheres Augenmuschel-Befestigungssystem, das dem Bediener auch einen einfachen Austausch der Augenmuschel ermöglicht.
Hinweis:
Die Steuerung der Kameraeinstellungen wird nur von DSMC3-Systemen unterstützt.
Der DSMC3 Adapter A ist erforderlich, um das RED Compact EVF auf DSMC3-Kameras zu verwenden (separat erhältlich).
WARNUNG:
Setzen Sie das RED® Compact EVF-Okular nicht direkt dem Sonnenlicht aus. Eine dauerhafte Aussetzung gegenüber direktem Sonnenlicht kann das EVF beschädigen. Wenn das EVF nicht benutzt, muss er das Okular vom Sonnenlicht abwendend werden. Schäden am RED® Compact EVF, die durch dauerhalten direkten Sonnenlicht verursacht werden, sind nicht durch die Garantie abgedeckt.

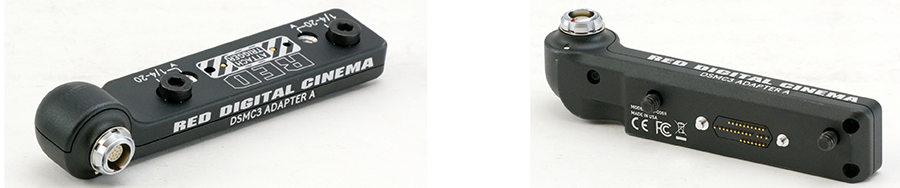

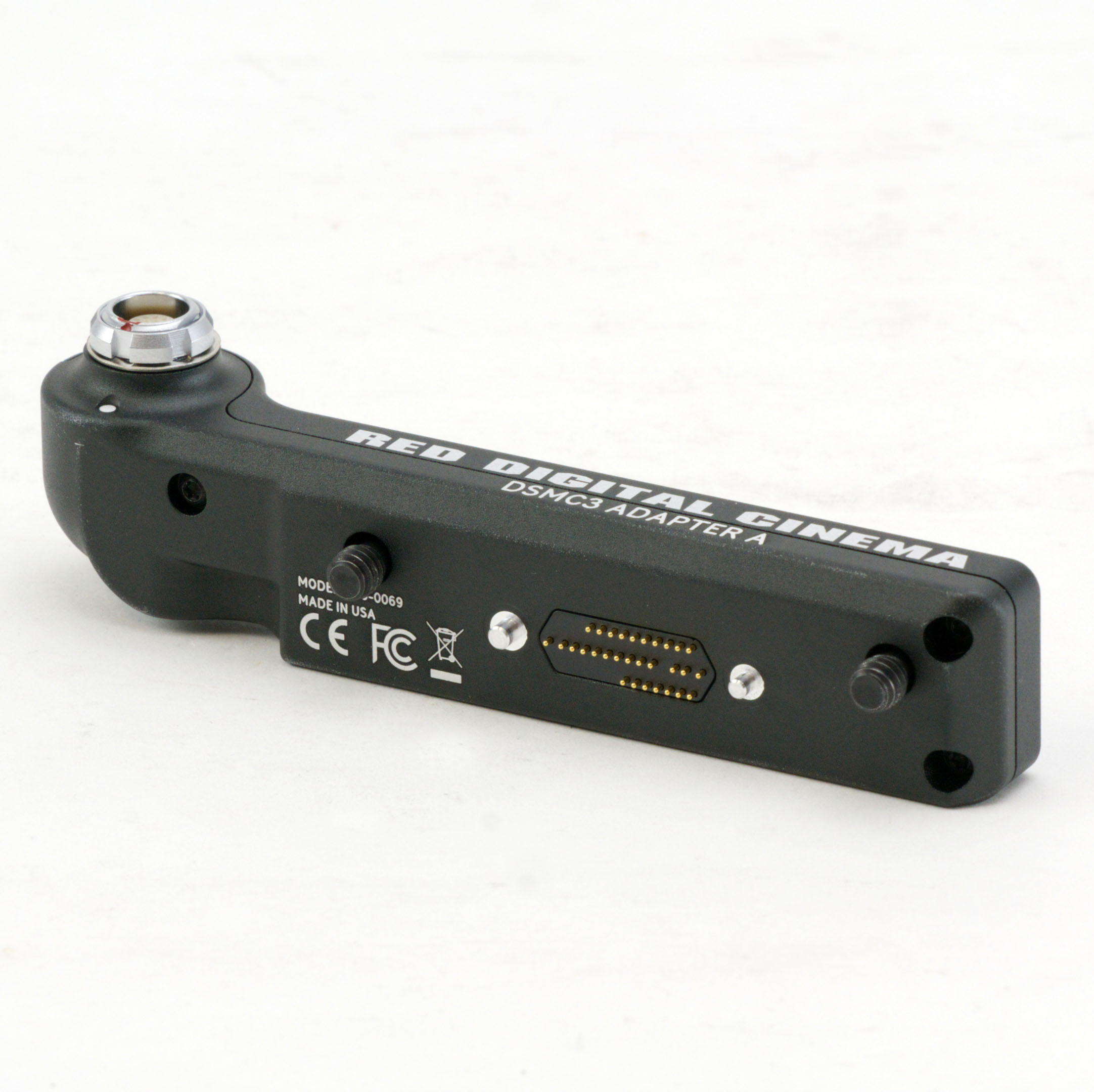

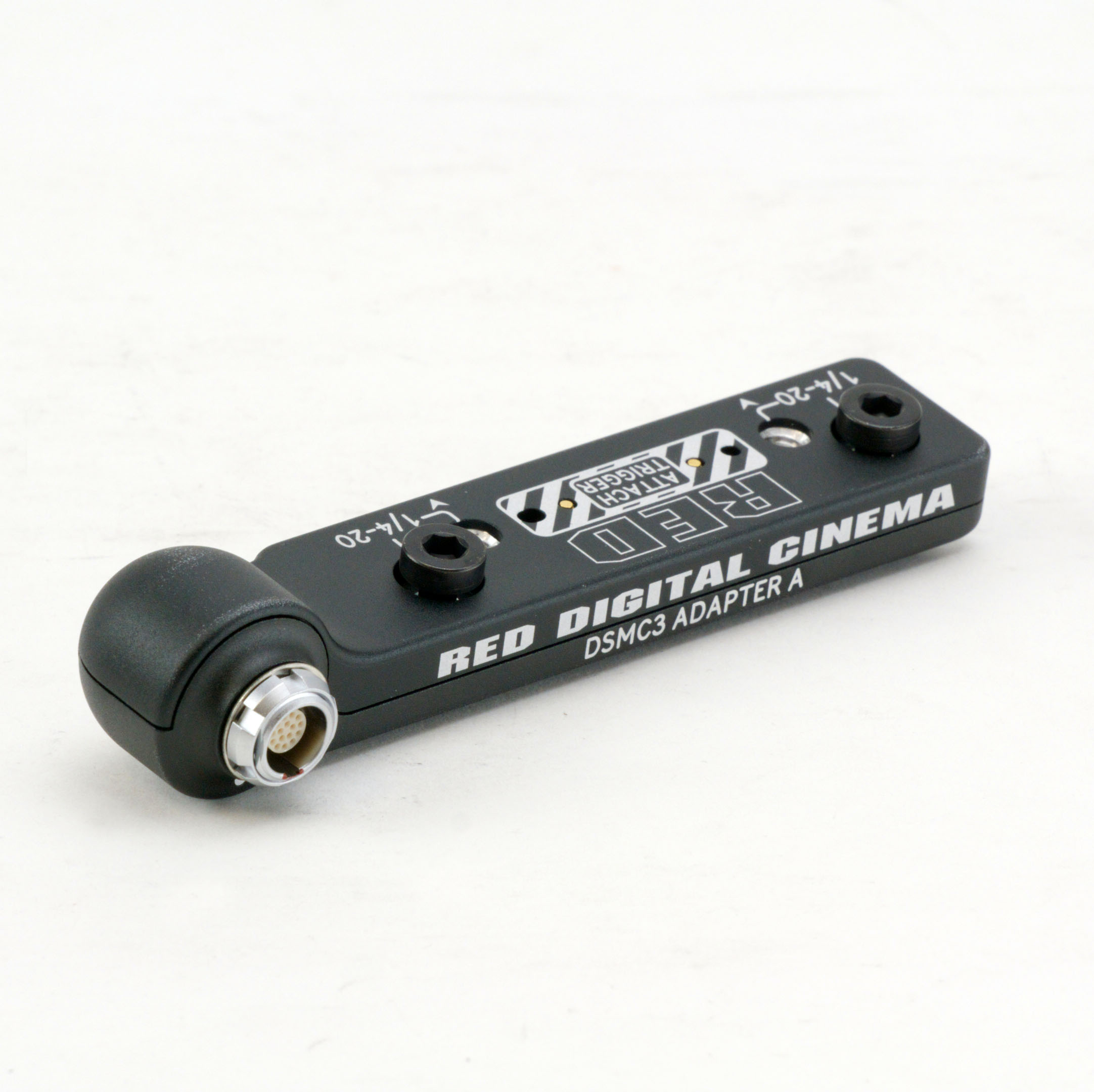

DSMC3 ADAPTER A

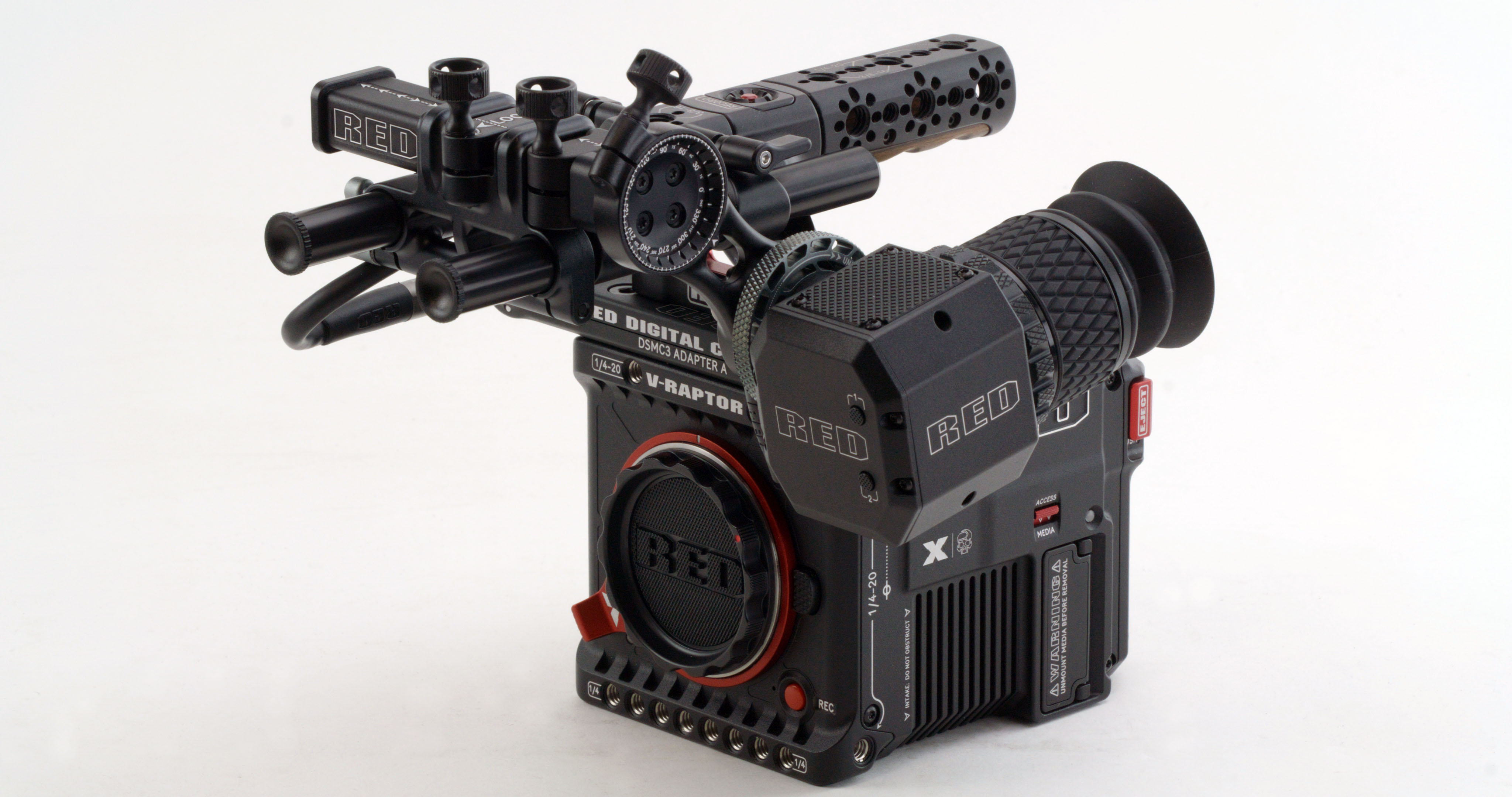

Der DSMC3™ Adapter A wird oberhalb der KOMODO-X™ (Firmware-Unterstützung voraussichtlich ab Ende Februar 2024), der V-RAPTOR® oder der V-RAPTOR® XL angebracht und bietet einen 16-Pin-Ausgang für Strom, Video und Steuerung für das RED® Compact EVF und DSMC2® RED® EVF (OLED).
Der DSMC3™ Adapter A enthält einen Run-Stop-Trigger-Durchgang, den der Bediener für die V-RAPTOR®, für die Compact Top Handles und für Zubehör von Drittanbietern verwenden kann.
Hinweis:
Der DSMC3 Adapter A ist nicht kompatibel mit dem DSMC3™ RED® Touch 7.0" LCD oder dem KOMODO Outrigger Handle. Der DSMC3 Adapter A kann nur mit und an KOMODO-X, V-RAPTOR und V-RAPTOR XL verwendet und montiert werden. KOMODO-X wird derzeit nicht unterstützt, Firmware-Unterstützung voraussichtlich ab Ende Februar 2024.

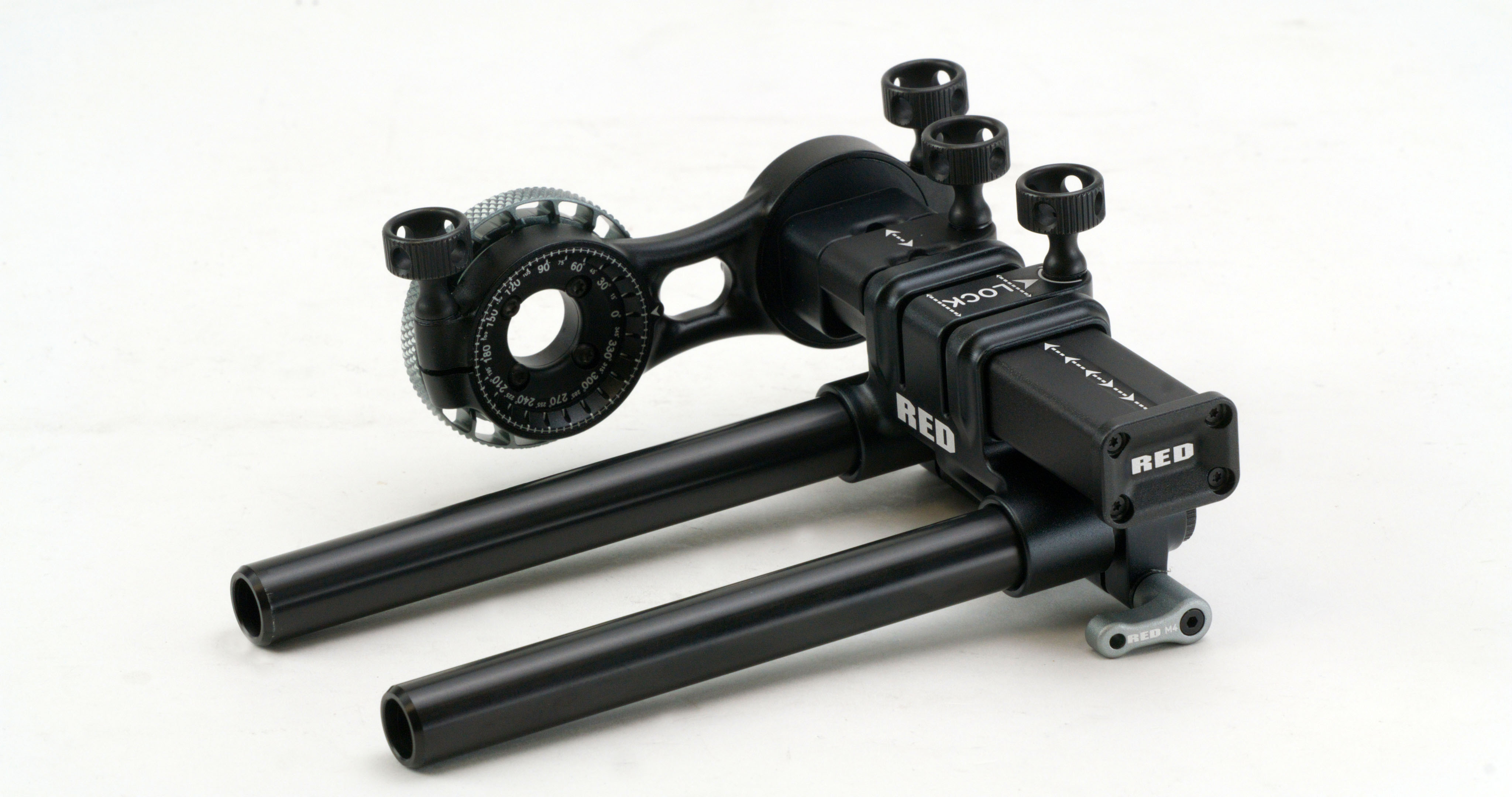

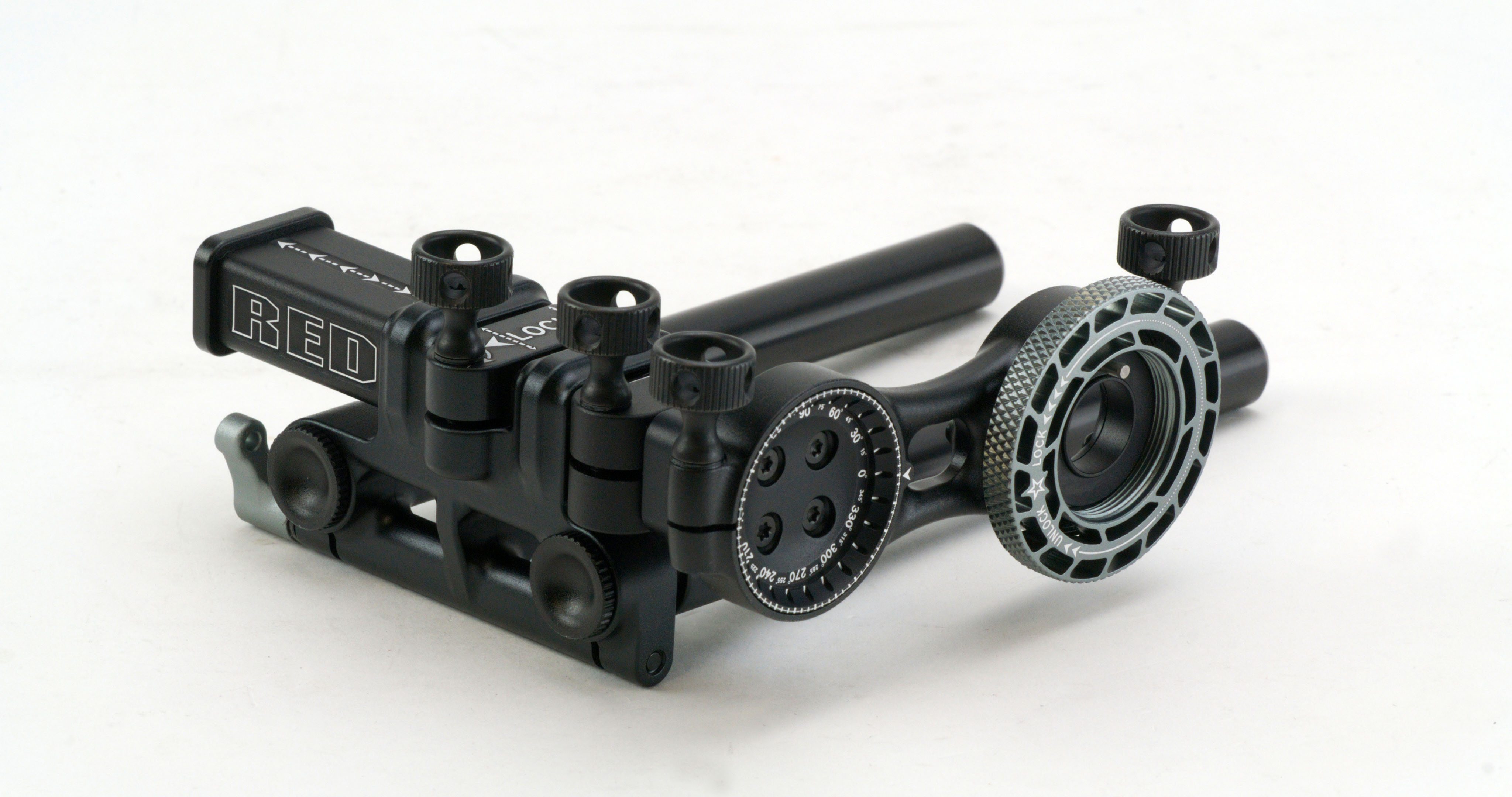

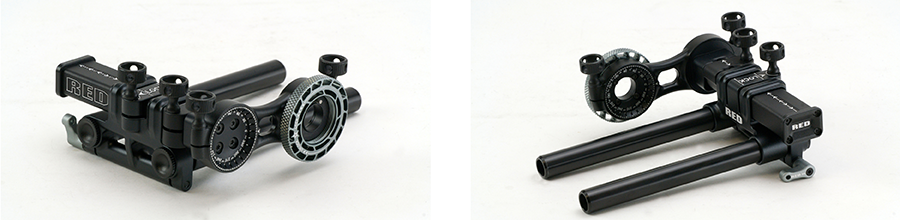

RED EVF MOUNT
Der RED® EVF-Mount ist eine leichte 15mm Rod basierende EVF-Montagelösung. RED hat die Halterung für die Verwendung mit dem RED® Compact EVF und dem DSMC2® RED® EVF (OLED) auf DSMC3™ und DSMC2®-Kamerasystemen entwickelt.
Der RED® EVF-Mount verfügt über ein mehrachsiges Teleskopdesign, das dem Anwender ermöglicht, leicht die optimale Position für jede Situation zu finden. Die Halterung enthält eine Schnellanschluss-Schraubklemme für das EVF, lasergravierte Abstands- und Winkelmarkierungen, maschinell bearbeitete Daumenschrauben für schnelle und einfache Einstellbarkeit sowie Unterstützung für den RED® EVF Extension Arm (separat erhältlich).
Hinweis:
Die 15-mm-Halterung ist nicht enthalten, siehe RED® 15-mm-Top-Handle-Halterung und V-RAPTOR® XL Top 15-mm-LWS-Rod-Support-Halterung für DSMC3™-Montageoptionen.
RED® Compact EVF und DSMC3™ Adapter A werden separat verkauft.
EVF-KABEL
Das EVF-Kabel Right-to-Straight 12(18,32)" ist mit dem DSMC3™ Adapter A kompatibel, um den RED® Compact EVF zu unterstützen und zu verwenden, mit einem 90-Grad- und einem geraden Anschluss, der eine hochauflösende Videoübertragung ermöglicht.
Hinweis:
Die Kabellänge wird von Ende zu Ende des Kabels einschließlich der Anschlüsse gemessen.

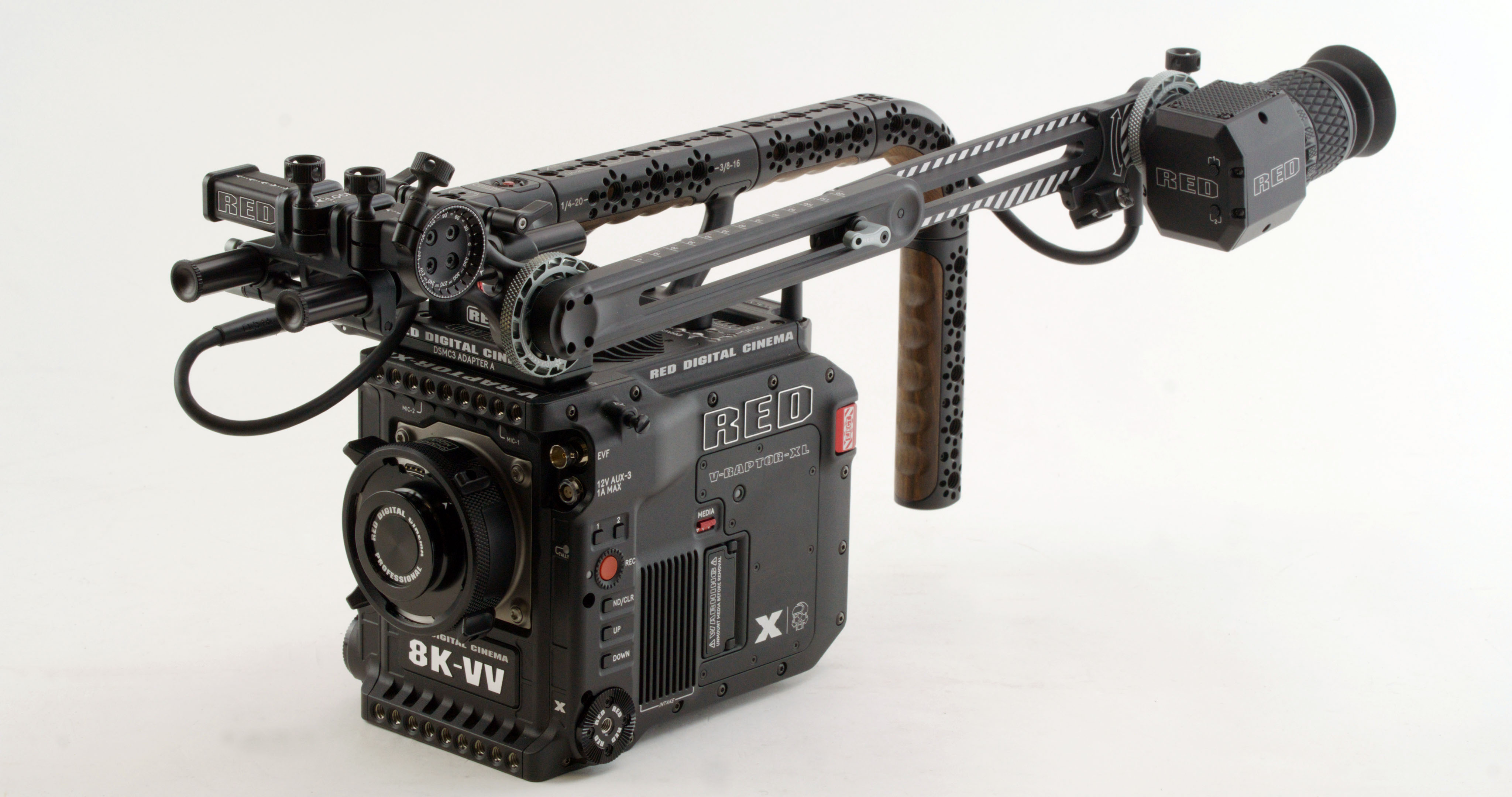

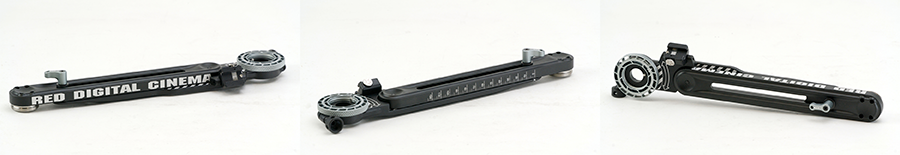

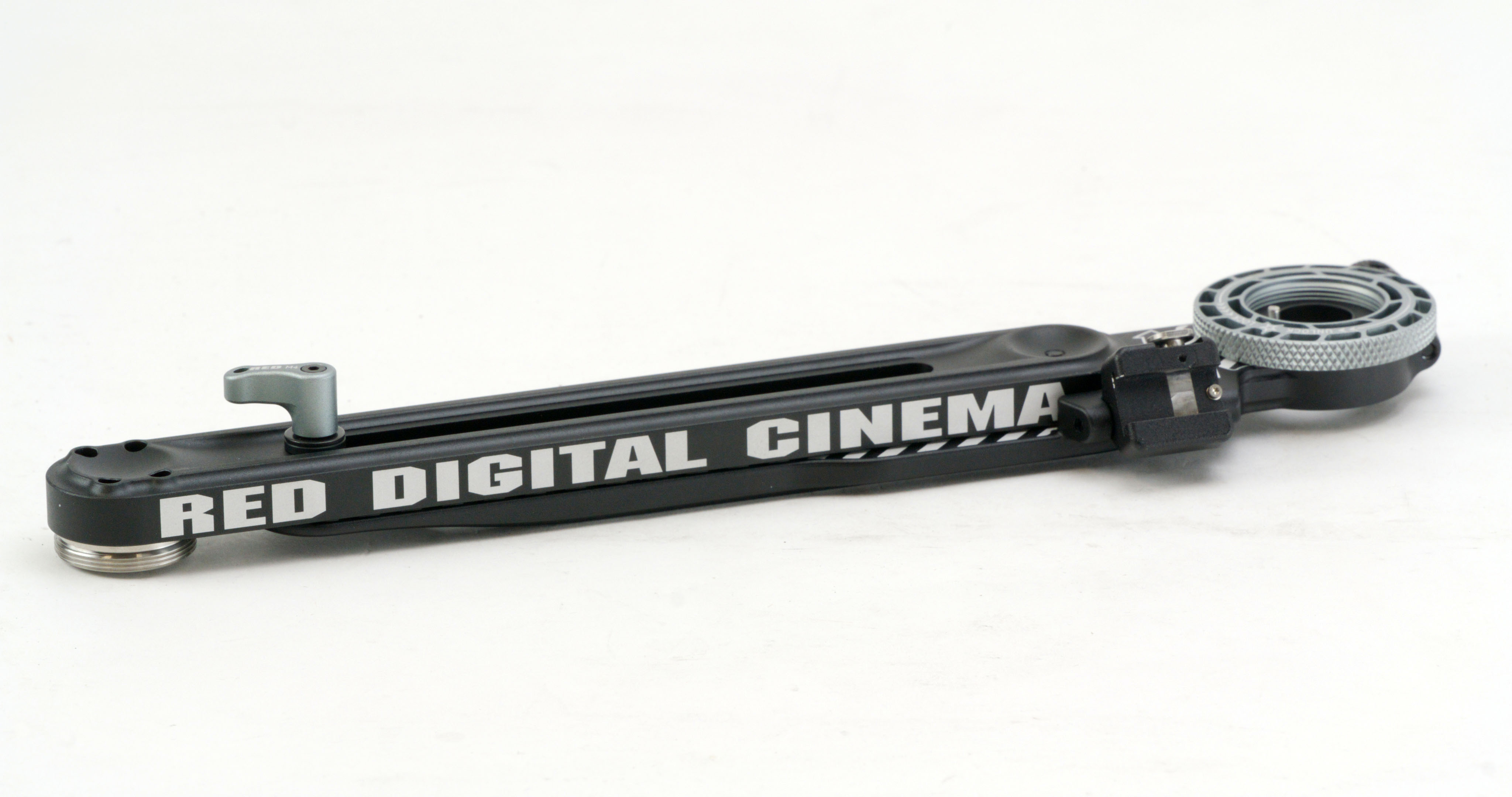

RED® EVF EXTENSION ARM
RED® hat den RED® EVF Extension Arm entwickelt, um ihn nahtlos an den RED® EVF-Mount anzuschließen und mehr Möglichkeiten an Einstellungen und Konfigurationen für den RED® Compact EVF und DSMC2® RED® EVF (OLED) zu bieten.
Der Extension Arm bietet einen Bereich von 10 bis 15 Zoll (25 bis 37 cm) bei vollständigem Auszug und unterstützt marktübliche-Okularnivellierer, die eine Montage im EL-3-Stil verwenden.
Hinweis:
Der RED Compact EVF, DSMC3™ Adapter A und RED EVF Mount werden separat verkauft.
