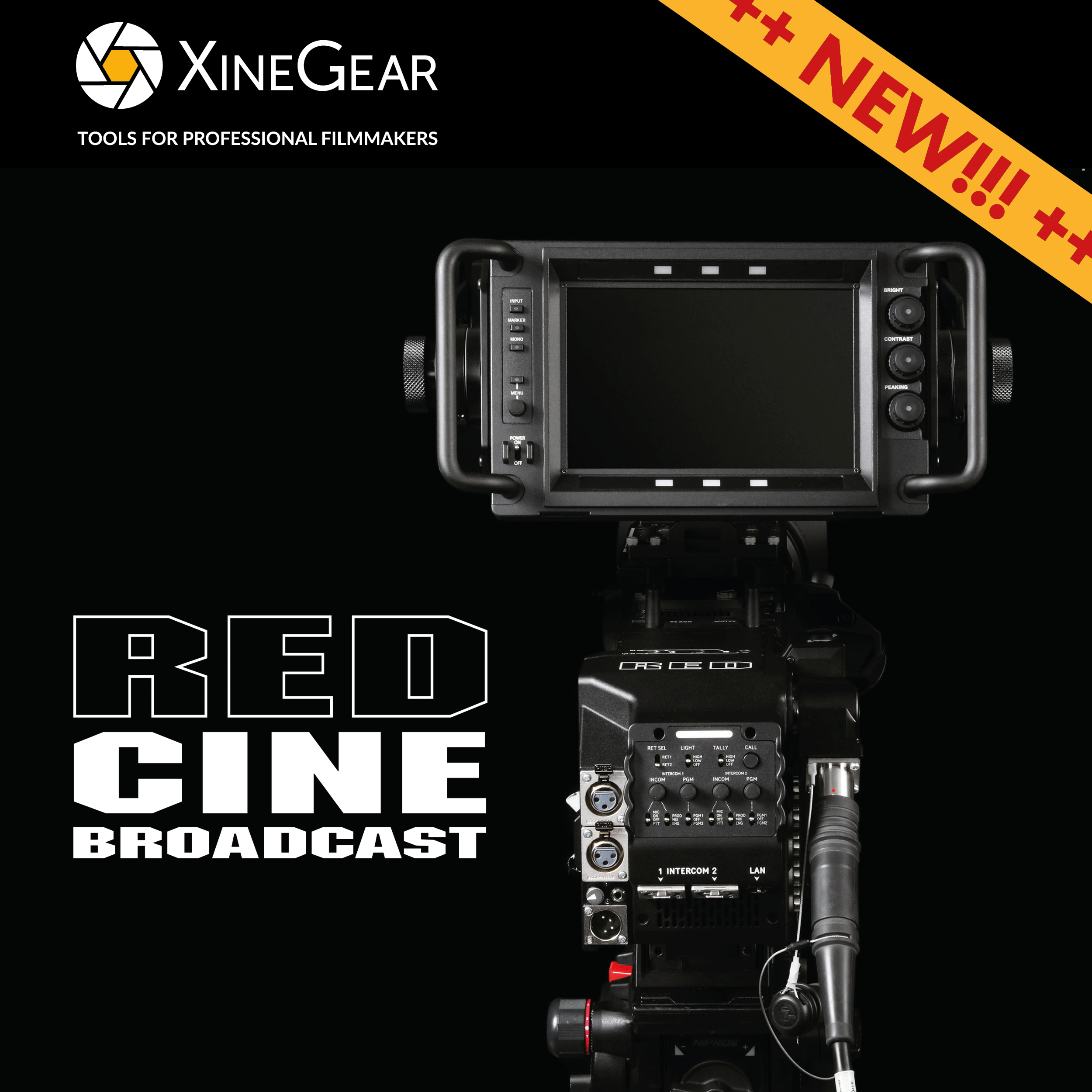

RED® Cine-Broadcast Pack – Die professionelle Lösung für Live-Broadcasts in Cine-Qualität
Das RED® Cine-Broadcast Pack, kompatibel mit den Serien V-RAPTOR® und V-RAPTOR® XL, erweitert den Einsatzbereich der RED-Kameras um leistungsstarke Live-Broadcast-Funktionen – und das mit dem typischen Cinema-Look, für den RED bekannt ist.
Das Modul ermöglicht die gleichzeitige Übertragung von bis zu zwei 4K-60P-Signalen (HDR/SDR) über 12G-SDI. Es unterstützt zudem IP-basierte Übertragungen nach dem SMPTE ST 2110 (TR-08)-Standard. Die Verbindung erfolgt über einen LEMO-kompatiblen SMPTE-311M/304M-Hybrid-Faseranschluss, der entweder an eine 2HE 19" oder eine 4HE Halb-19" Basisstation angeschlossen wird.
Für anspruchsvolle Produktionen stehen zusätzliche Features bereit: Mit der lizenzbasierten RED Connect-Funktion und einer externen CCU lassen sich unter anderem 3x- und 4x-Zeitlupen, KI-gestützte Verarbeitung (AI/ML), sowie eine Live-Übertragung mit 8K bei 120 FPS (R3D) realisieren. Diese 8K-Workflows laufen über dasselbe Hybrid-Glasfaser-Kabel wie die SDI-Übertragung und bieten somit maximale Flexibilität und Effizienz im Produktionsalltag.
Mit der Firmware-Version 1.8 führt RED außerdem eine neue Broadcast-Farbpipeline ein. Diese erlaubt die präzise Farbanpassung (Paint) in Echtzeit – ideal für Liveproduktionen mit mehreren Kameras. Die Steuerung erfolgt über IP mittels branchenüblicher RCPs. Farbparameter werden dabei framegenau im R3D-Metadatenstream gespeichert und lassen sich in der Postproduktion nahtlos in den nicht-destruktiven Kino-Workflow überführen.
Im Lieferumfang der V-RAPTOR XL [X] und V-RAPTOR XL 8K S35 Cine-Broadcast Packs enthalten:
1x V-RAPTOR XL Camera
1x RED Cine-Broadcast Module
1x RED Cine-Broadcast Base Station (Halb-19" oder 19")
1x RED Cine-Broadcast 7.0" Viewfinder
1x RED Cine-Broadcast Viewfinder Pro Bracket
1x RED Cine-Broadcast 7.0" Viewfinder Top Handle Mounts for V-RAPTOR XL
1x V-RAPTOR XL Top Handle
1x RED 4-Pin-to-4-Pin CTRL (9.5")
1x RED 9-Pin-to-9-Pin GIG-E (10")
1x RED 5-Pin-to-5-Pin Timecode (9.5")
1x RED 5-Pin-to-5-Pin Audio (9.5")
Im Lieferumfang der V-RAPTOR [X] Z-Mount-, V-RAPTOR [X] RF-Mount- und V-RAPTOR 8K S35 Cine-Broadcast Packs enthalten:
1x V-RAPTOR Camera
1x RED Cine-Broadcast Module
1x RED Cine-Broadcast Base Station (Halb-19" oder 19")
1x RED Cine-Broadcast 7.0" Viewfinder
1x RED Cine-Broadcast Viewfinder Pro Bracket
1x RED Cine-Broadcast 7.0" Viewfinder Top Handle Mounts for V-RAPTOR
1x V-RAPTOR Tactical Top Plate w/ Battery Adapter Plus (V-Lock)
1x V-RAPTOR Top Handle
1x V-RAPTOR 5-Pin-to-5Pin Audio (9.5")
1x RED 9-Pin-to-5-Pin Timecode, BNC, Genlock, and 4-Pin CTRL (11")
1x RED USB-C Locking (7")
Technische Daten – RED® Cine-Broadcast Pack
SDI Input
- SDI 1 / 2 – BNC x2 – 12G/6G/3G/1.5G-SDI
SDI Pass-Through Out
- SDI 1 / 2 – BNC x2 – 12G/6G/3G/1.5G-SDI
SDI Return Output
- RET OUT 1 / 2 – BNC x2 – 12G/6G/3G/1.5G-SDI (Viewable on VF)
- RET OUT 3 – BNC x1 – 12G/6G/3G/1.5G-SDI
Teleprompter Output
- PROMPTER – BNC x1 – 12G/6G/3G/1.5G-SDI
Genlock Output
- GENLOCK – BNC x1 – Tri-level
Timecode
- TC IN – BNC x1 – SMPTE ST 12M
- TC OUT – BNC x1 – SMPTE ST 12M
- TIMECODE – LEMO 5P – Timecode into camera
DC Input
- OPT – via OPT Cable from Base Station
- DC IN 14V – XLR 4P (male) – DC 14V
Power Output
- 14V / 24V – Switch für V-RAPTOR (14V) oder V-RAPTOR XL (24V)
- D-Tap x2 – Max. 14V / 3.5A je Ausgang
- USB-C x1 – Max. 1.5A
Audio Input
- MIC IN 1 / 2 – XLR 3P x2 – MIC/LINE/Phantom +48V
- Analog – 2 Kanäle, symmetrisch, 0dBm
Audio Into Camera
- AUDIO – LEMO 5P x1 – Audio-Eingang in Kamera-Kanal 3/4
Intercom Headset
- INTERCOM 1 / 2 – XLR 5P x2 – Kompatibel mit ClearCom, RTS und Protech
Tally Signal Output
- TALLY – BNC x1 – Grün TALLY 1.0V – 3.0V / R
