RED® Pro V-Lock I/O Module

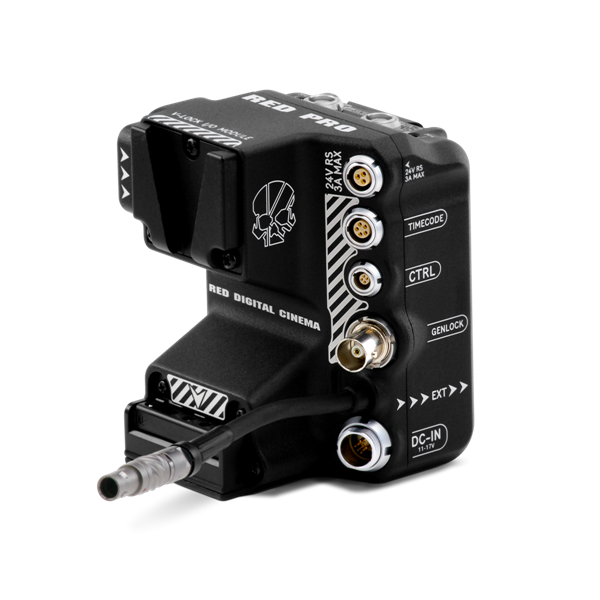

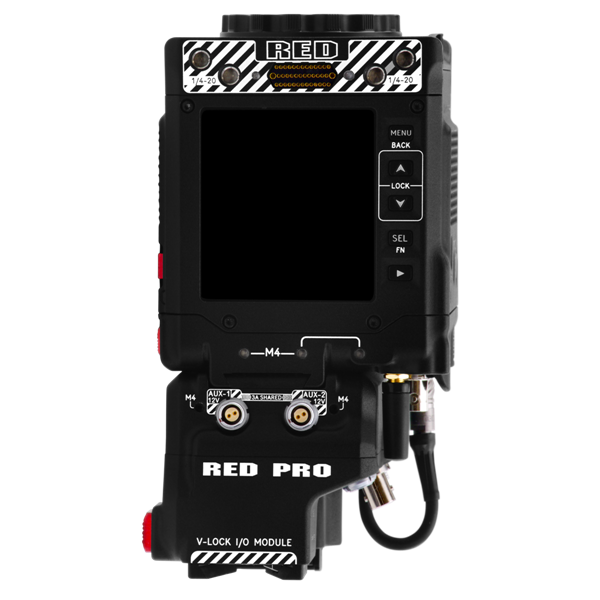

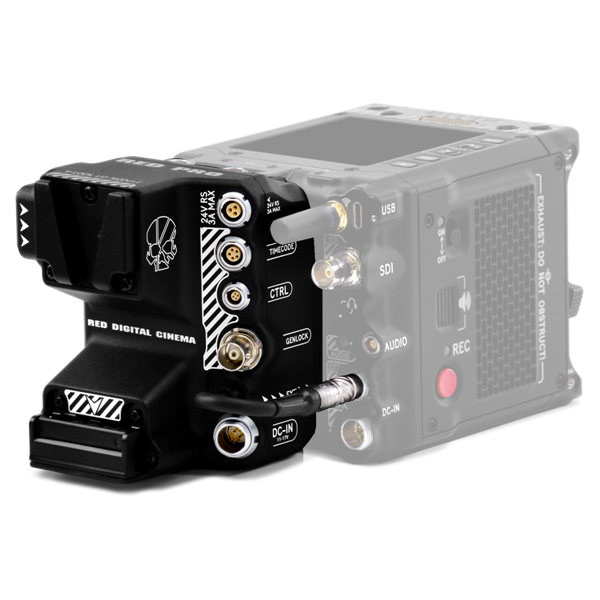

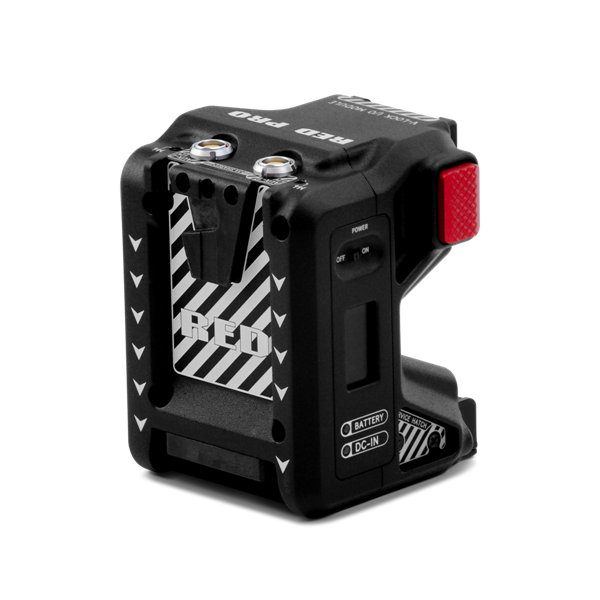

Das RED® Pro V-Lock I/O-Modul bietet eine Vielzahl von Ein- und Ausgangsverbindungen und enthält außerdem eine branchenübliche V-Lock-Halterung, um die KOMODO-X™ mit Batterien höherer Kapazität zu versorgen. Dieses V-Lock-Modul wird direkt an der hinteren Micro V-Lock-Platte und dem 9-Pin-EXT-Port der KOMODO-X angebracht und bietet Verbindungen für Folgendes:

DC-Stromversorgungseingang (DC-IN)
Genlock (BNC)
CTRL (4-Pin)
Timecode (5-polig)
1x 3-poliger 24-Volt-(geregelter) R/S-Port (max. 3A)
2x 2-polige 12-Volt-(ungeregelte) AUX-Ports (max. 3A kombiniert)

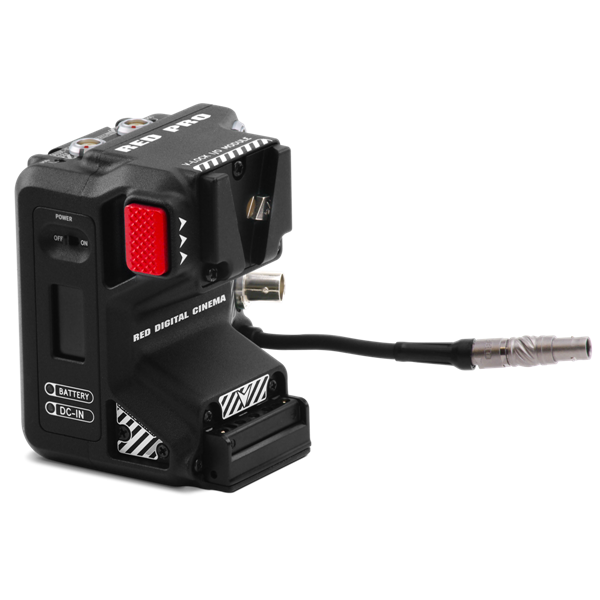

Das Modul enthält auch einen Bildschirm, der wichtige Spannungsinformationen und die Batterieleistung in Prozent (mit kompatiblen Batterien) anzeigt, mit einem zusätzlichen Netzschalter, um die Stromversorgung des Moduls zu unterbrechen, wenn du eine Batterie für längere Zeit am Modul lassen möchtest.


Abmessungen:

Höhe: 98,00 mm
Breite: 85,80 mm
Tiefe: 71,00 mm (angeschlossen an das BRAIN)
Gewicht: 0,90 lbs / 410,00 g
Material: Aluminiumlegierung

Kompatibilität: KOMODO-X

Kamerabefestigung: Micro V-Lock

Anschlüsse:

1x 24V Aux Power / Remote Start/Stop Outputs (3-Pin Fischer), 3A
2x Aux Power Output (2-Pin 0B), 3,0A gemeinsam
DC IN (6-Pin 1B-Buchse)
Timecode (5-Pin 0B)
Genlock-Eingang (75 O BNC)
CTRL (RS232 Rx und Tx) (4-Pin 00B)
Stromsteuerung: 2-Positionen Ein/Aus-Schiebeschalter

Bildschirm: Anzeige für Leistungsinformationen (OLED) 12 mm x 23 mm (0,4 Zoll x 0,9 Zoll)
Betriebstemperatur: 0°C bis 40°C (32°F bis 104°F)
Ladetemperatur: 0°C bis 40°C (32°F bis 104°F)
Lagertemperatur: –20°C bis 50°C (–4°F bis 122°F)
